フェンスウォールⓇ フラット
【NETIS登録製品】地震に強く、低コストに土留め施工を実現します。
フェンスウォールシリーズの中心的存在【 フラット 】シャープなデザインで、どこにでも使用可能。柱の形状は【ストレート】【エンド】【90°】【135°】と4種類、高さバリエーションは【1番（1段）~300mm】【2番（2段）~700mm】【3番（3段）~1100mm】と3種類。
特徴
・最大１.１メートルの土留め施工に対応。
・土圧に対する性能判定書を完備。
・地震に強い！耐震計算書を完備。
・工期短縮・人件費抑制によるコストの大幅削減。
・国土交通省の新技術情報提供システム【NETIS】に登録されました。
柱の形状 フェンスウォールⓇ フラット
4種類の柱を組合わせて設置します。
ストレート
柵板が両方から入る柱。
※モデルは１番（１段用）
エンド
柵板が一方向から入る柱。
※モデルは１番（１段用）
９０°
柵板が９０°に入る柱。
※モデルは１番（１段用）
１３５°
柵板が１３５°に入る柱。
※モデルは１番（１段用）
※ すべての柱に【縦鉄筋5mm×4本】と【フープ筋×2本】が入っています。
※ フェンス支柱埋め込み穴の深さは２６０ｍｍ 上部径６５ｍｍ 下部径５５ｍｍ
※ エコセメントを使用しています。
※ すべての柱に水抜き管が付いています。
柱の高さバリエーション フェンスウォールⓇ フラット
柱の高さは3種類。
１番（１段用）
本体の地上高さは300mm、
土留め施工時の高さも300mmまで。
施工イメージ（1スパン＝2メートル）
２番（２段用）
本体の地上高さは700mm、
土留め施工時の高さも700mmまで。
施工イメージ（1スパン＝2メートル）
３番（３段用）
本体の地上高さは1100mm、
土留め施工時の高さも1100mmまで。
施工イメージ（1スパン＝1メートル）
※ 土留め施工の場合は、土留め専用の柵板【土圧板】を使用して下さい。
※ 土留め施工後、盛土側に過度な荷重（重機転圧・車両走行）を加えないで下さい。
※ より強固な土留め施工をする場合は１スパンを１メートルにして下さい。
組立図
| 地上高さ | 柵板部分 | 柱の全長 | 柵板組み合わせ | |
| １番 | ~300mm | 400mm | 800mm | 1段 |
| ２番 | ~700mm | 805mm | 1200mm | 2段 |
| ３番 | ~1100mm | 1210mm | 1600mm | 3段 |
根固めコンクリート寸法
| 全高 | Ａ | Ｂ | Ｃ |
| ~1500mm | 260mm | 400mm | 350mm |
| ~2000mm | 310mm | 400mm | 350mm |
※ 全高とはフェンスウォール上部に設置するフェンスを含めた高さです。
フラットの施工例
フェンスウォールⓇ フラットの施工例
フラット 埼玉県【土砂流入防止】

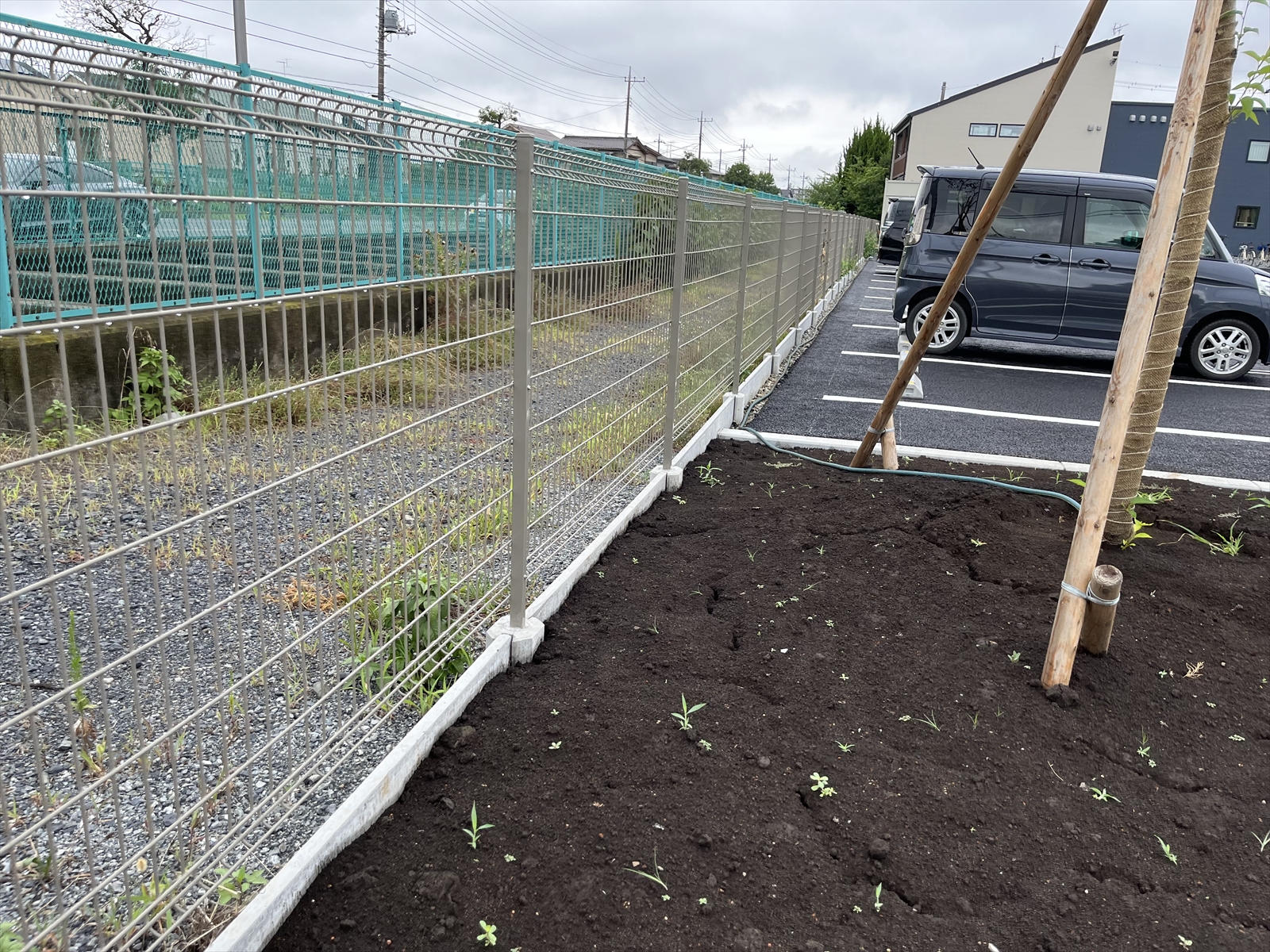

埼玉県の道路沿い、山の斜面下にてフェンスウォールⓇを採用して頂きました。おそらく雨天時に山の斜面から流れる土や砂が側溝へ入る事を防止する為だと思われます。
フラット 東京都公園【土留め】

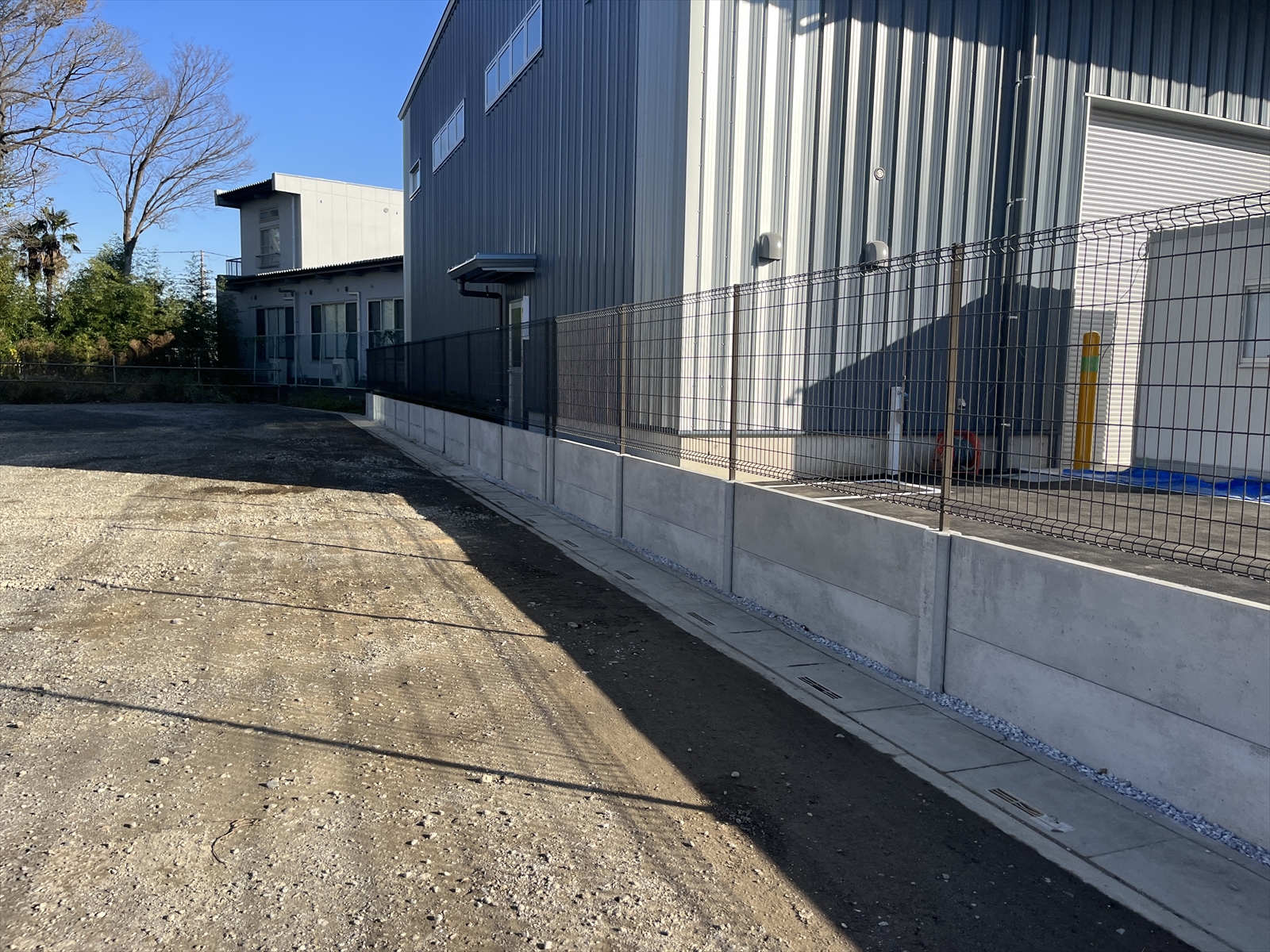

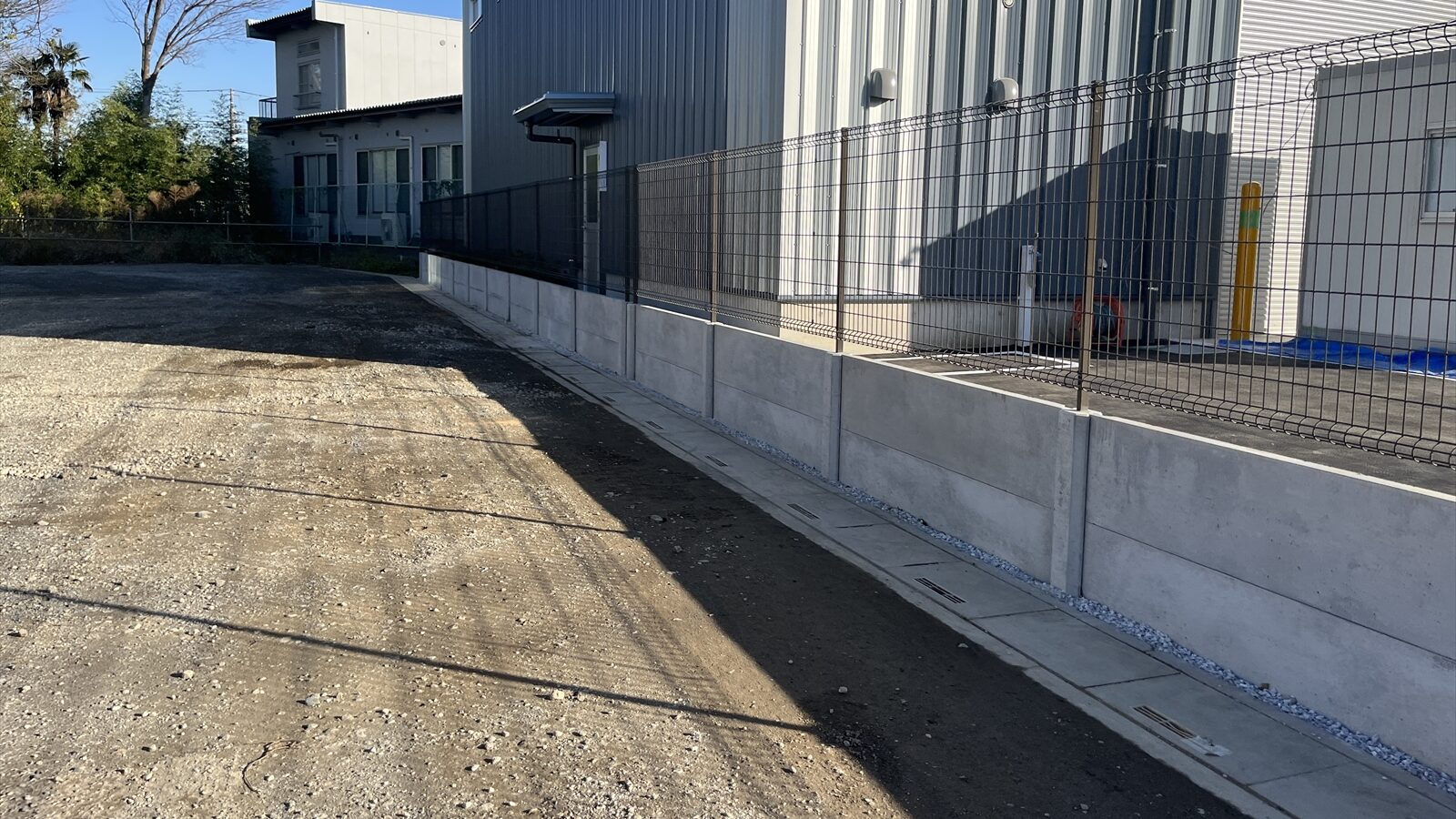

住宅街に在る児童公園外周に土留めとしてコンクリートブロックがありましたが、古くなり倒壊の恐れ（写真２枚目）が出てきたためにフェンスウォールⓇで土留めを再構築
土留め施工
フェンスウォールによる、土圧板や柵板を使用した土留め施工の実例
フラット 埼玉県【土砂流入防止】
埼玉県の道路沿い、山の斜面下にてフェンスウォールⓇを採用して頂きました。おそらく雨天時に山の斜面から流れる土や砂が側溝へ入る事を防止する為だと思われます。
フラット 東京都公園【土留め】
住宅街に在る児童公園外周に土留めとしてコンクリートブロックがありましたが、古くなり倒壊の恐れ（写真２枚目）が出てきたためにフェンスウォールⓇで土留めを再構築
製品図面・耐震計算書・土圧に対する性能判定書
フェンスウォールⓇ フラットの資料
製品図面
フラット 製品図面 柵板・土圧板含む
一覧に無いファイル形式は別途お問い合わせ下さい。
(2022.12)
(2022.12)
(2022.12)
耐震計算書
フェンスウォール 耐震計算書
古くなった万年塀やブロック塀などの建替えが進んでいます。フェンスウォールシリーズならこれらの建替え工事の際、低コストで安全な塀を構築する事が出来ます。耐震計算により地震にも強い事が証明出来ますので安心してご使用下さい。
(2018.11)
土圧に対する性能判定書
フェンスウォールⓇ フラットで土圧に対する性能判定を行いました。
| １ｍスパン １番（H300） 土圧補強 無し（2021.8） | |
| ２ｍスパン １番（H300） 土圧補強 有り（2021.8） | |
| １ｍスパン ２番（H700） 土圧補強 無し（2021.8） | |
| ２ｍスパン ２番（H700） 土圧補強 有り（2021.8） | |
| １ｍスパン ３番（H1100） 土圧補強 有り（2021.8） | |
製品価格
フェンスウォールⓇ フラットの価格情報
| 製品名 | 定価 | |
|---|---|---|
| フェンスウォールⓇフラット | １番柱各種 | お問い合わせ下さい。 |
| フェンスウォールⓇフラット | ２番柱各種 | お問い合わせ下さい。 |
| フェンスウォールⓇフラット | ３番柱各種 | お問い合わせ下さい。 |
| 柵板(W880) | 1mスパン用 | お問い合わせ下さい。 |
| 柵板(W1880) | 2mスパン用 | お問い合わせ下さい。 |
| 土圧板(W880) | 1mスパン用 | お問い合わせ下さい。 |
| 土圧板(W1880) | 2mスパン用 | お問い合わせ下さい。 |
| 木目調化粧板(W1880) | 2mスパン用塗装なし | お問い合わせ下さい。 |
| 木目調化粧板(W1880) | 2mスパン用塗装有 | お問い合わせ下さい。 |
※ 設計単価等々はお問い合わせ下さい。
※ 弊社では材料の販売だけではなく、直接施工も行っております。
※ お見積り無料、お気軽にお問い合わせください。
お問い合わせ・資料請求
ご相談・お見積り等のご要望がありましたら、お気軽にご利用ください。
担当者より折り返しご連絡差し上げます。
