フェンスウォールⓇ マルチ
地震に強く、どんな設置場所でもこれ一本で自由自在に対応出来ます。
１種類の柱でどんなカタチにも！
マルチタイプは十字に板が入る構造で、どのような設置場所でもこれ一本で自由自在に対応出来ます。
特徴
・どんな設置場所でもこれ一本で自由自在に対応。
・地震に強い！耐震計算書を完備。
・工期短縮・人件費抑制によるコストの大幅削減。
柱の形状 フェンスウォールⓇ マルチ
この１種類の柱でどんなカタチにも！
※モデルは小（１段用）
※ 【縦鉄筋5mm×4本】と【フープ筋×2本】が入っています。
※ フェンス支柱埋め込み穴の深さは２６０ｍｍ 上部径６５ｍｍ 下部径５５ｍｍ
※ エコセメントを使用しています。
※ すべての柱に水抜き管が付いています。
柱の高さバリエーション フェンスウォールⓇ マルチ
柱の高さは2種類。

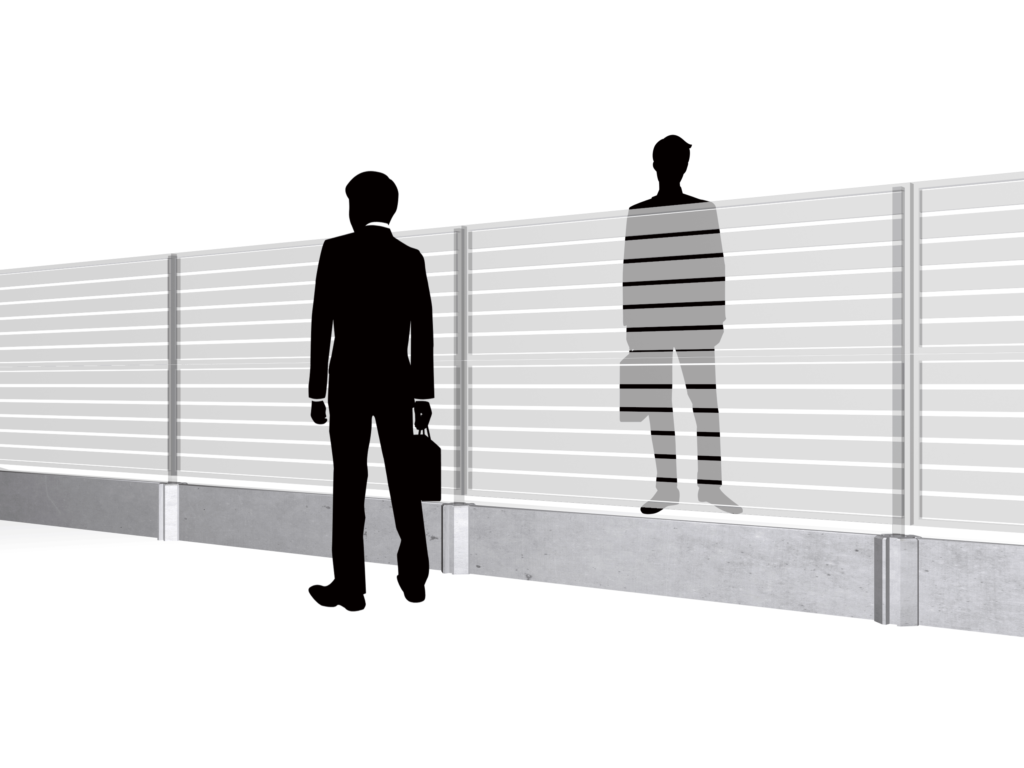

小（１段用）
本体の地上高さは300mm、
土留め施工時の高さも300mmまで。
施工イメージ（1スパン＝2メートル）

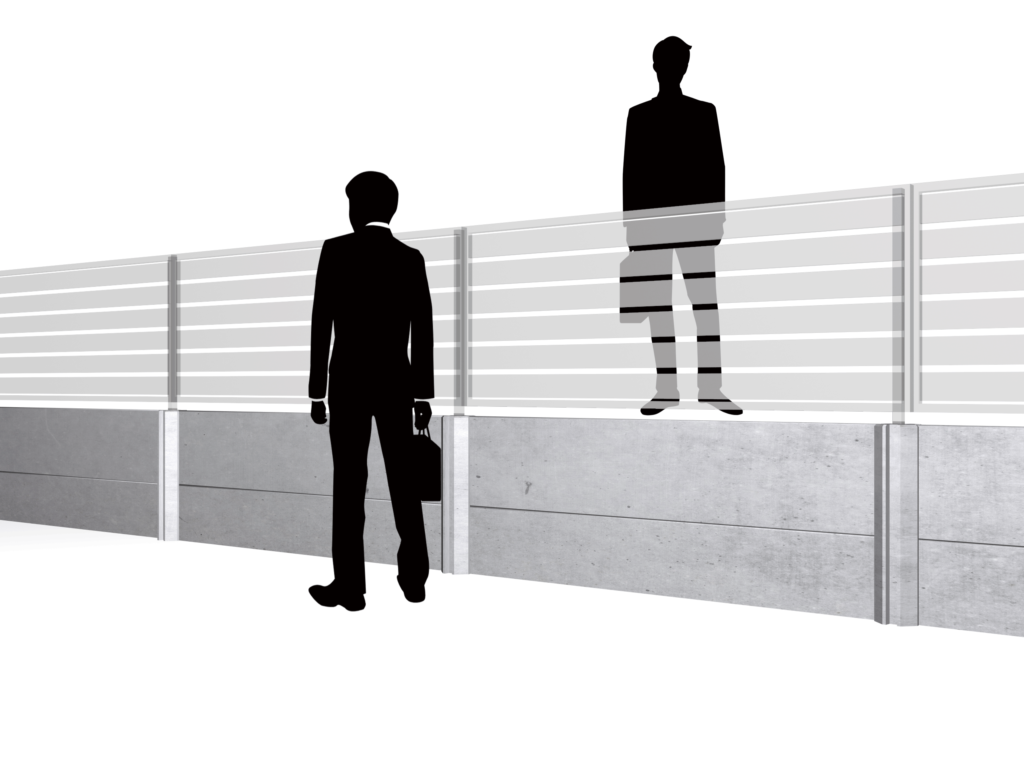

大（２段用）
本体の地上高さは700mm、
土留め施工時の高さも700mmまで。
施工イメージ（1スパン＝2メートル）
※ 土留め施工の場合は、土留め専用の柵板【土圧板】を使用して下さい。
※ 土留め施工後、盛土側に過度な荷重（重機転圧・車両走行）を加えないで下さい。
※ より強固な土留め施工をする場合は１スパンを１メートルにして下さい。
組立図
| 地上高さ | 柵板部分 | 柱の全長 | 柵板組み合わせ | |
| 小 | ~300mm | 400mm | 800mm | 1段 |
| 大 | ~700mm | 805mm | 1200mm | 2段 |
根固めコンクリート寸法
| 全高 | Ａ | Ｂ | Ｃ |
| ~1500mm | 260mm | 400mm | 350mm |
| ~2000mm | 310mm | 400mm | 350mm |
※ 全高とはフェンスウォール上部に設置するフェンスを含めた高さです。
マルチの施工例
フェンスウォールⓇ マルチの施工例
マルチ 埼玉県三郷市
埼玉県三郷市の小学校にて、【マルチ】を採用していただきました。土留め施工の場合は必ず土圧補強板を所定の位置に配置して下さい。 【フェンスウォールのお問い合わせ】 お見積もりやお問い合わせはこちらから。 【マルチの施工例】 […]
マルチ 埼玉県日高市
埼玉県日高市にて、【マルチ】を採用していただきました。 柱が１種類、板も１種類で済む【マルチ】での土留め施工です。 土留め施工の場合は必ず土圧補強板を所定の位置に配置して下さい。 そして柵板は運ばれて来た通りに必ず【縦】 […]
製品図面・耐震計算書
フェンスウォールⓇ マルチの資料
製品図面
マルチ 製品図面 柵板・土圧板含む
一覧に無いファイル形式は別途お問い合わせ下さい。
(2017.5)
(2017.4)
耐震計算書
フェンスウォール 耐震計算書
古くなった万年塀やブロック塀などの建替えが進んでいます。フェンスウォールシリーズならこれらの建替え工事の際、低コストで安全な塀を構築する事が出来ます。耐震計算により地震にも強い事が証明出来ますので安心してご使用下さい。
(2018.11)
製品価格
フェンスウォールⓇ マルチの価格情報
| 製品名 | 定価 | |
|---|---|---|
| フェンスウォールⓇマルチ | 小 | お問い合わせ下さい。 |
| フェンスウォールⓇマルチ | 大 | お問い合わせ下さい。 |
| 柵板(W880) | 1mスパン用 | お問い合わせ下さい。 |
| 柵板(W1880) | 2mスパン用 | お問い合わせ下さい。 |
| 土圧板(W880) | 1mスパン用 | お問い合わせ下さい。 |
| 土圧板(W1880) | 2mスパン用 | お問い合わせ下さい。 |
| 木目調化粧板(W1880) | 2mスパン用塗装なし | お問い合わせ下さい。 |
| 木目調化粧板(W1880) | 2mスパン用塗装有 | お問い合わせ下さい。 |
※ 設計単価等々はお問い合わせ下さい。
※ 弊社では材料の販売だけではなく、直接施工も行っております。
※ お見積り無料、お気軽にお問い合わせください。
