フェンスウォール Kタイプ

地震に強く、どんな設置場所でもこれ一本で自由自在に対応出来ます。

地上高さ2メートル以上のフェンスや太いフェンス支柱にも対応!
柱のサイズは地上高さ300mmの1種類。形状はマルチと同様に十字に板が入る形状です。その特殊な形状を活かし、どんな設置場所でもこれ一本で自由自在に対応出来ます。

特徴

・どんな設置場所でもこれ一本で自由自在に対応

・地震に強い!耐震計算書を完備。

・工期短縮・人件費抑制によるコストの大幅削減。

・地上高さ2.5mのフェンスが建てられる。

・フェンス支柱埋め込み穴は貫通、サイズは上部Φ100mm、中部Φ80mm、Φ100mm

previous arrow
next arrow

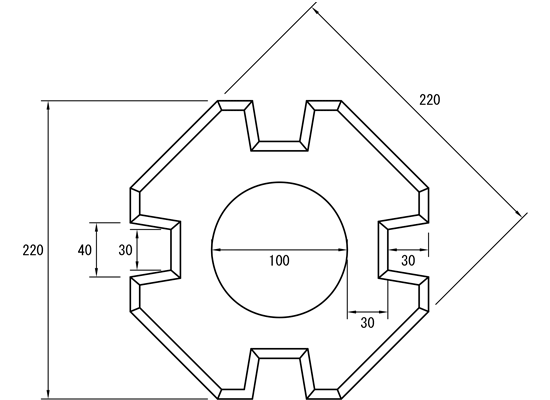

形状 フェンスウォールⓇ Kタイプ


この1種類の柱でどんなカタチにも!

※モデルは小(1段用)

※ 【主筋5mm×4本】と【副筋×2本】が入っています。

※ フェンス支柱埋め込み穴は貫通 上部径100mm 中部径80mm 下部径100mm

※ エコセメントを使用しています。

高さ フェンスウォールⓇ Kタイプ


本体の地上高さは300mm

土留め施工時の高さも300mmまで。

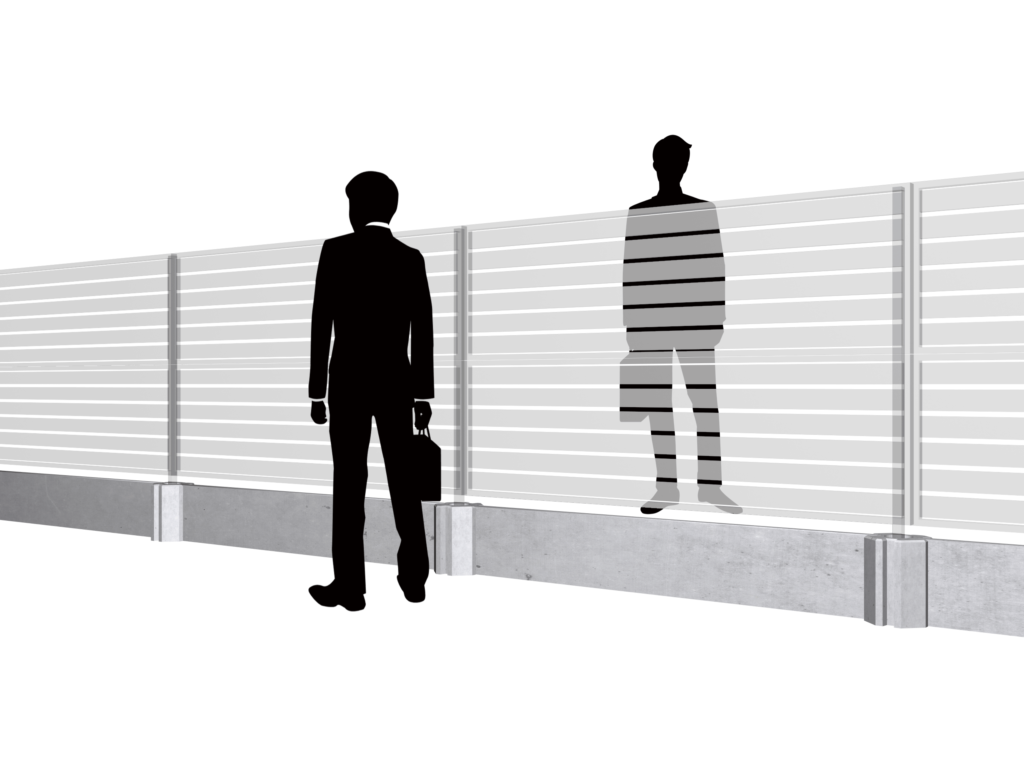

施工イメージ(1スパン=2メートル)

※ 土留め施工の場合は、土留め専用の柵板【土圧板】を使用して下さい。

※ 土留め施工後、盛土側に過度な荷重(重機転圧・車両走行)を加えないで下さい。

※ より強固な土留め施工をする場合は1スパンを1メートルにして下さい。

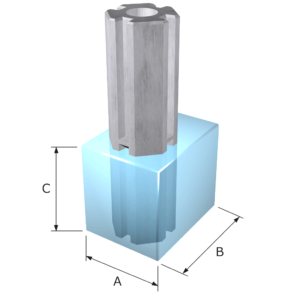

根固めコンクリート寸法


全高
~1500mm260mm400mm350mm
~2500mm310mm400mm350mm

※ 全高とはフェンスウォール上部に設置するフェンスを含めた高さです。

Kタイプの施工例

フェンスウォール Kタイプの施工例


Kタイプ 千葉県 塀建替え工事

千葉県の工場にて劣化した鉄筋コンクリート組立塀の建替え工事にKタイプを採用していただきました。 上部はメッシュフェンスと目隠しフェンスになっています。

続きを読む
Kタイプ 千葉県中央区

2020年1月 千葉県中央区の集合住宅にて、【Kタイプ】を採用していただきました。 新設工事、上部は目隠しフェンスとなっています。 【フェンスウォールのお問い合わせ】 お見積もりやお問い合わせはこちらから。 【フラットの […]

続きを読む
Kタイプ 東京都板橋区

公園でフェンス用基礎としてフェンスウォール Kタイプを採用していただきました。 【フェンスウォールのお問い合わせ】 お見積もりやお問い合わせはこちらから。 【Kタイプの施工例】 フェンスウォール Kタイプの施工事例集です […]

続きを読む

製品図面・耐震計算書

フェンスウォール Kタイプの資料


製品図面

Kタイプ 製品図面 柵板・土圧板含む

一覧に無いファイル形式は別途お問い合わせ下さい。

(2017.5)

(2017.4)


耐震計算書

フェンスウォール 耐震計算書

古くなった万年塀やブロック塀などの建替えが進んでいます。フェンスウォールシリーズならこれらの建替え工事の際、低コストで安全な塀を構築する事が出来ます。耐震計算により地震にも強い事が証明出来ますので安心してご使用下さい。

(2018.11)


製品価格

フェンスウォール Kタイプの価格情報


製品名定価
フェンスウォールKタイプお問い合わせ下さい。
柵板(W825)1mスパン用お問い合わせ下さい。
柵板(W1825)2mスパン用お問い合わせ下さい。
土圧板(W825)1mスパン用お問い合わせ下さい。
土圧板(W1825)2mスパン用お問い合わせ下さい。

 ※ 設計単価等々はお問い合わせ下さい。

 ※ 弊社では材料の販売だけではなく、直接施工も行っております。

 ※ お見積り無料、お気軽にお問い合わせください。
