フェンスウォールⓇ ワイド
フラットよりも強力な土留め施工、そして地上高さ２.５ｍのフェンスが建つ。
フラットと同じデザインで重量は２倍。強度もアップ！フェンス支柱埋め込み穴も大きくなりました。フラットより太いフェンス支柱が使え、地上高さ２.５ｍのフェンスを建てる事が出来ます。
特徴
・最大１.１メートルの強力な土留め施工。
・土圧に対する性能判定書を完備。
・地震に強い！耐震計算書を完備。
・工期短縮・人件費抑制によるコストの大幅削減。
・地上高さ２.５ｍのフェンスが建てられる。
・フェンス支柱埋め込み穴のサイズは上部Φ100mm、下部Φ77.5mm
柱の形状 フェンスウォールⓇ ワイド
4種類の柱を組合わせて設置します。

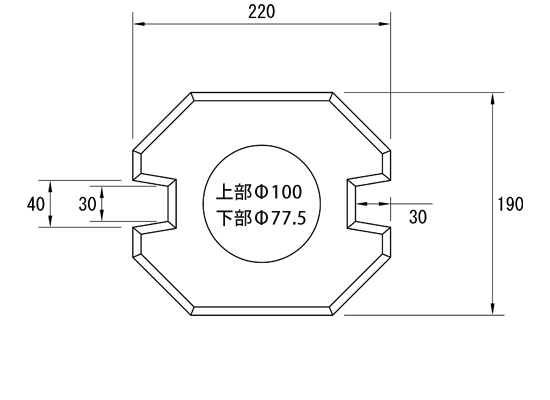

ストレート
柵板が両方から入る柱。
※モデルは１番（１段用）

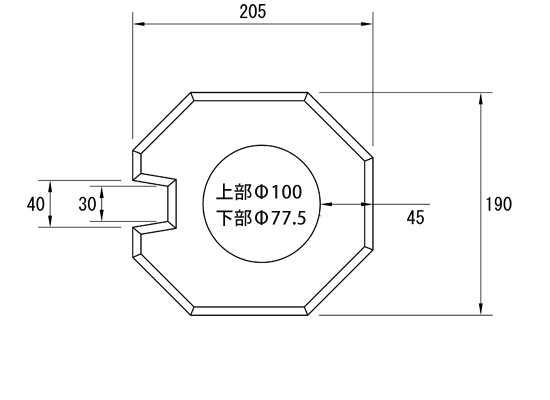

エンド
柵板が一方向から入る柱。
※モデルは１番（１段用）

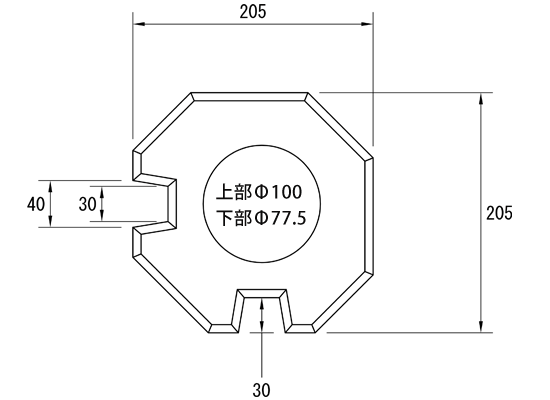

９０°
柵板が９０°に入る柱。
※モデルは１番（１段用）

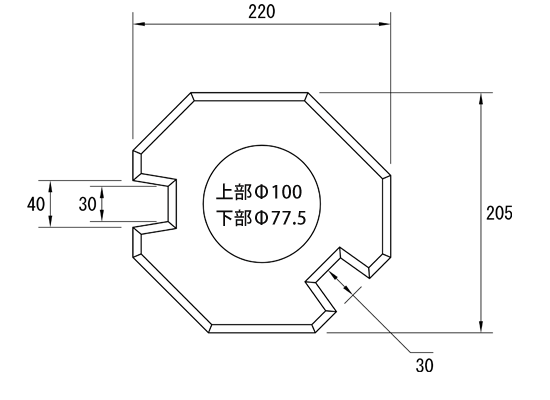

１３５°
柵板が１３５°に入る柱。
※モデルは１番（１段用）
※ すべての柱に【縦鉄筋D10mm×4本】と【フープ筋×2本】が入っています。
※ フェンス支柱埋め込み穴の深さは４５０ｍｍ 上部径１００ｍｍ 下部径７７．５ｍｍ
※ エコセメントを使用しています。
※ すべての柱に水抜き管が付いています。
柱の高さバリエーション フェンスウォールⓇ ワイド
柱の高さは3種類。
１番（１段用）
本体の地上高さは300mm、
土留め施工時の高さも300mmまで。
施工イメージ（1スパン＝2メートル）
２番（２段用）
本体の地上高さは700mm、
土留め施工時の高さも700mmまで。
施工イメージ（1スパン＝2メートル）
３番（３段用）
本体の地上高さは1100mm、
土留め施工時の高さも1100mmまで。
施工イメージ（1スパン＝1メートル）
※ 土留め施工の場合は、土留め専用の柵板【土圧板】を使用して下さい。
※ 土留め施工後、盛土側に過度な荷重（重機転圧・車両走行）を加えないで下さい。
※ より強固な土留め施工をする場合は１スパンを１メートルにして下さい。

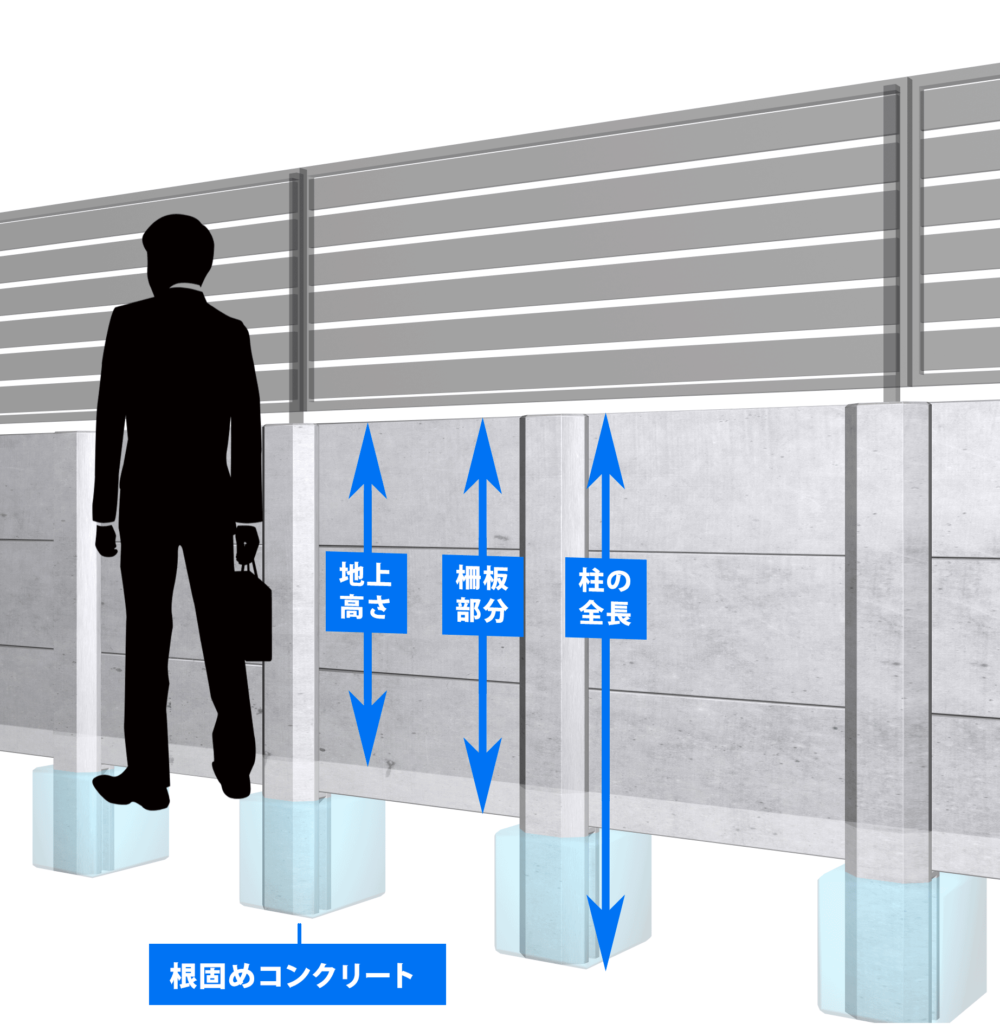

組立図
| 地上高さ | 柵板部分 | 柱の全長 | 柵板組み合わせ | |
| １番 | ~300mm | 400mm | 800mm | 1段 |
| ２番 | ~700mm | 805mm | 1200mm | 2段 |
| ３番 | ~1100mm | 1210mm | 1600mm | 3段 |

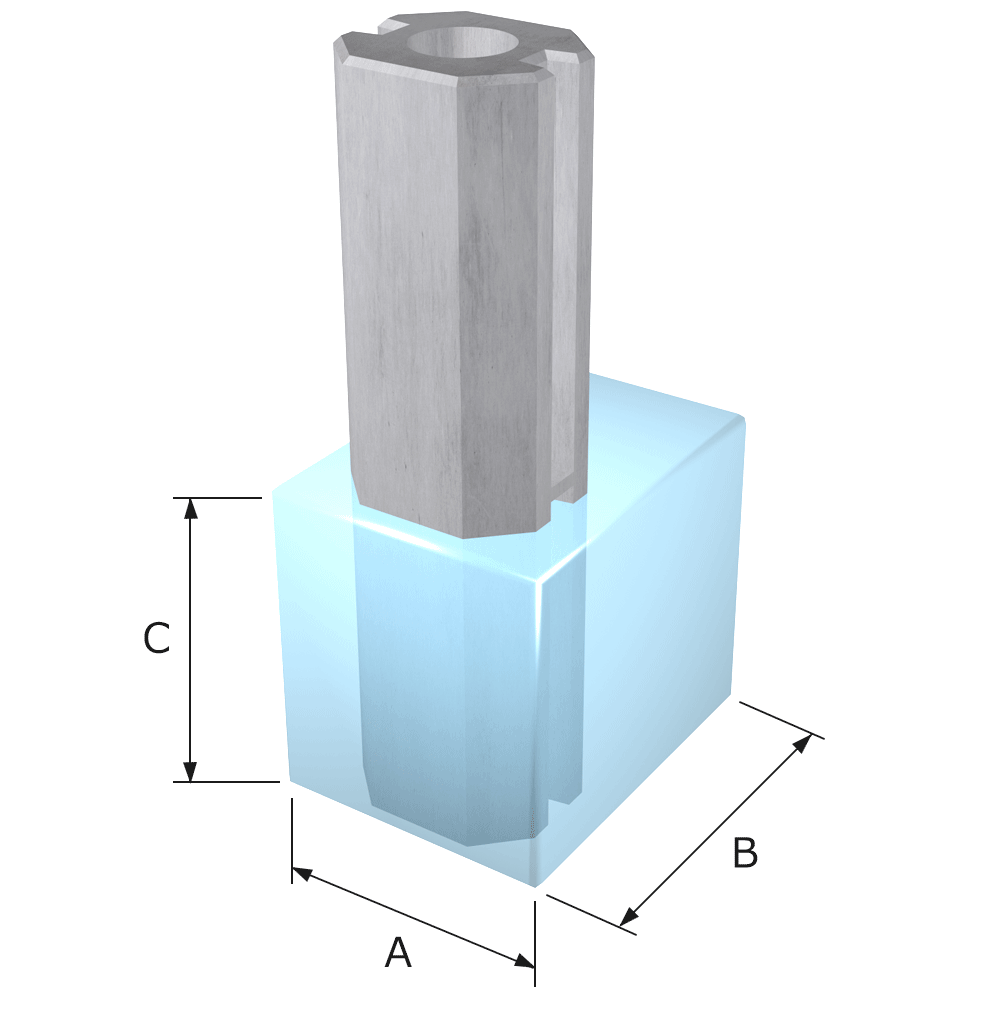

根固めコンクリート寸法
| 全高 | Ａ | Ｂ | Ｃ |
| ~1500mm | 260mm | 400mm | 350mm |
| ~2500mm | 310mm | 400mm | 350mm |
※ 全高とはフェンスウォール上部に設置するフェンスを含めた高さです。

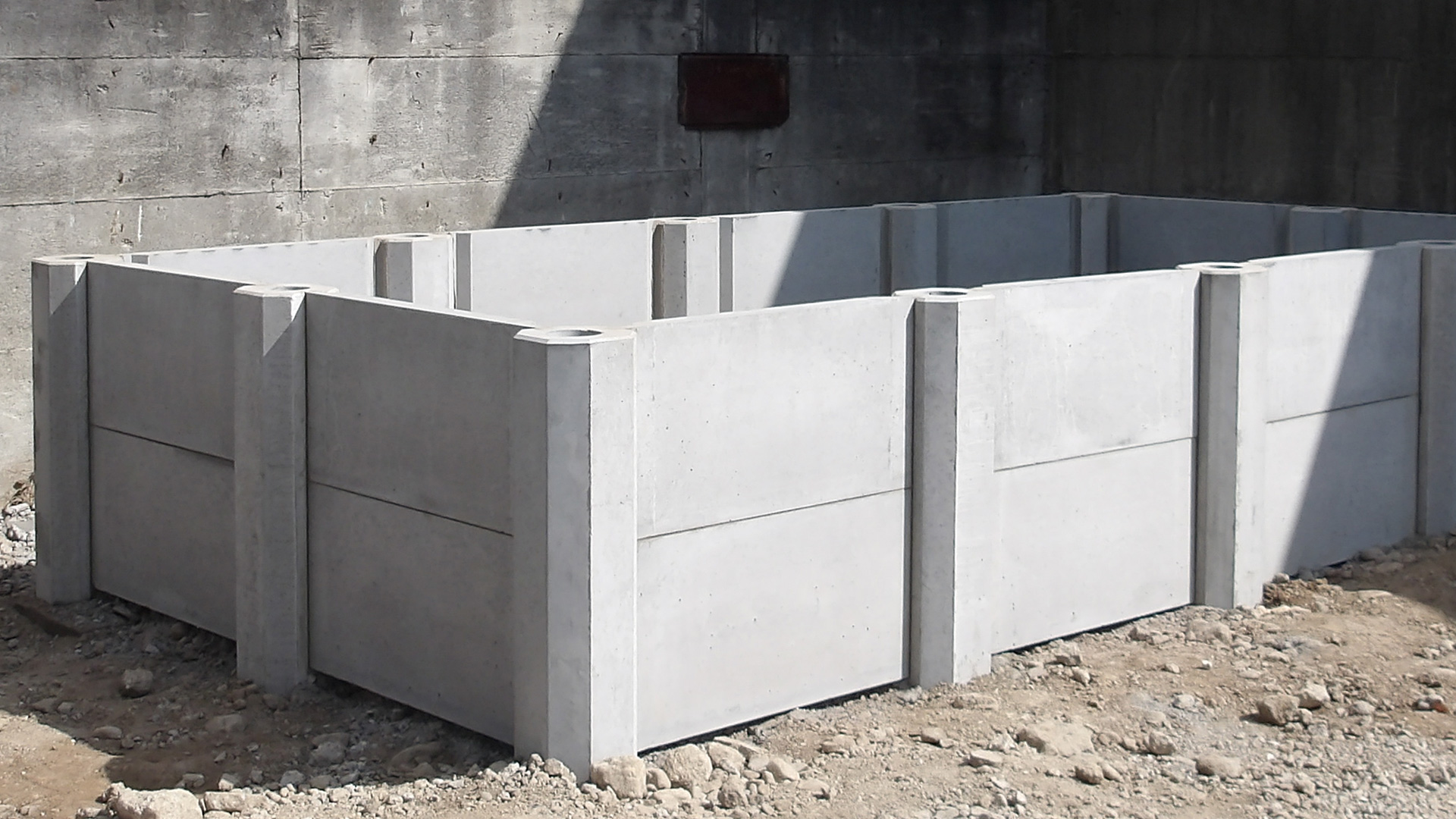

ワイドの施工例
フェンスウォールⓇ フラットの施工例
掲載許可を頂けた施工現場がまだありません。
製品図面・耐震計算書・土圧に対する性能判定書
フェンスウォールⓇ ワイドの資料
製品図面
ワイド 製品図面 柵板・土圧板含む
一覧に無いファイル形式は別途お問い合わせ下さい。
(2023.7)
(2023.7)
(2023.7)
耐震計算書
フェンスウォール 耐震計算書
古くなった万年塀やブロック塀などの建替えが進んでいます。フェンスウォールシリーズならこれらの建替え工事の際、低コストで安全な塀を構築する事が出来ます。耐震計算により地震にも強い事が証明出来ますので安心してご使用下さい。
(2018.11)
土圧に対する性能判定書
ワイドよりも細いフラットで土圧に対する性能判定を行いました。
| １ｍスパン １番（H300） 土圧補強 無し（2021.8） | |
| ２ｍスパン １番（H300） 土圧補強 有り（2021.8） | |
| １ｍスパン ２番（H700） 土圧補強 無し（2021.8） | |
| ２ｍスパン ２番（H700） 土圧補強 有り（2021.8） | |
| １ｍスパン ３番（H1100） 土圧補強 有り（2021.8） | |
製品価格
フェンスウォールⓇ ワイドの価格情報
| 製品名 | 定価 | |
|---|---|---|
| フェンスウォールⓇワイド | １番柱各種 | ￥12,700 - |
| フェンスウォールⓇワイド | ２番柱各種 | ￥18,540 - |
| フェンスウォールⓇワイド | ３番柱各種 | ￥23,370 - |
| 柵板(W825) | 1mスパン用 | ￥2,290 - |
| 柵板(W1825) | 2mスパン用 | ￥4,400 - |
| 土圧板(W825) | 1mスパン用 | ￥5,290 - |
| 土圧板(W1825) | 2mスパン用 | ￥8,770 - |
※ 設計単価等々はお問い合わせ下さい。
※ 弊社では材料の販売だけではなく、直接施工も行っております。
※ お見積り無料、お気軽にお問い合わせください。
