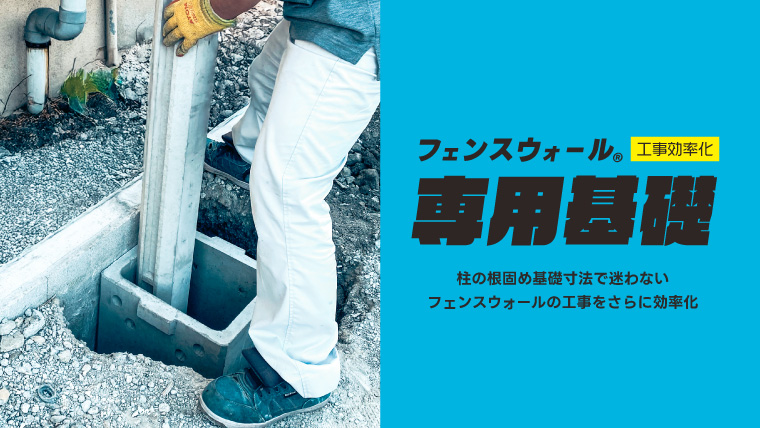

フェンスウォールⓇ専用基礎の販売を開始します！
実際にフェンスウォールを施工する方や設計業務に携わる方からのお問い合わせで非常に多いご質問が
専用の基礎はあるのか？
基礎のサイズはどれくらいにしたらいいの？
今までは既存の改良桝やCD桝などを組み合わせてご提案していましたが、
新しい製品として『フェンスウォール専用の基礎』を開発しました。
工事効率化・安全性向上
今までは既存の改良桝やCD桝などを重ねて規定の基礎寸法をクリアしていただくか、
もしくは掘った穴にそのままコンクリートを流し込むか
or
自前の木製型枠を作って対応するか？
という選択肢でしたが、この専用基礎を使用する事で 決められている基礎寸法をしっかり確保する事ができ、
安全基準に満たない基礎寸法になってしまう事を防ぎます。施工後、塀としての安全性・信頼性を保ちます。
専用設計だから無駄なく安心
フェンスウォールの柱を建てる時、決められた基礎寸法を確保する為にちょうどよい大きさのを掘るのが大変でした。掘った穴が小さければ基準を満たせず、逆に大きければ流し込むコンクリートが大量に必要です。専用基礎を使用すれば無駄なく決められた基礎寸法をクリアする事が出来ます。

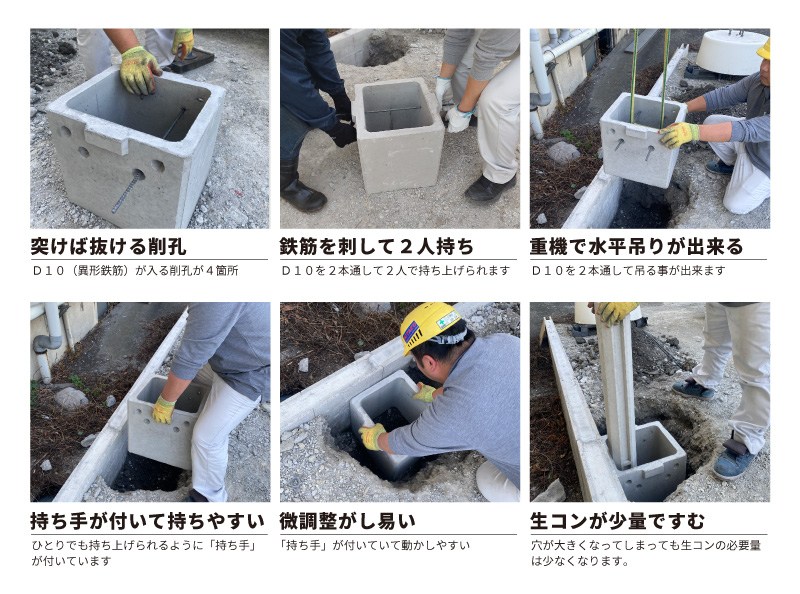

専用基礎の特徴とメリット
この『専用基礎』の特徴は以下の通りです。
- 決められた基礎寸法をクリア出来て安全（土留め施工に関しては後述）
- 現場でコンクリートを練る量が少なくなる
- 現場で基礎のサイズを悩まない
- 持ち手があるので持ちやすい＆微調節しやすい

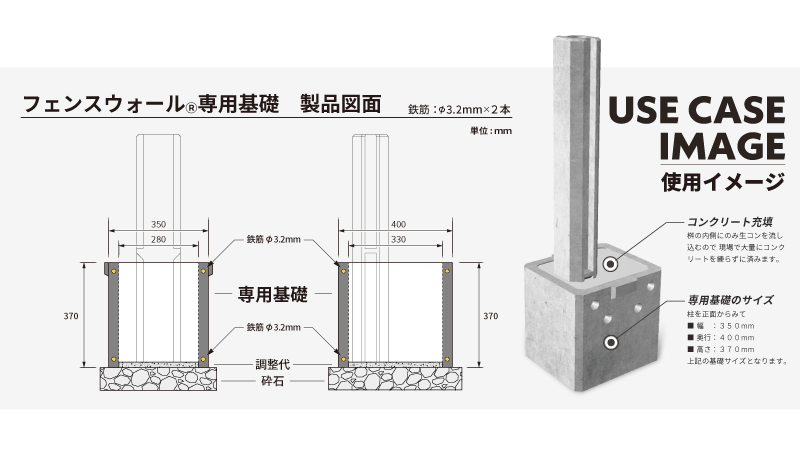

製品図面・使用イメージ
フェンスウォールⓇ専用基礎 製品図面はこちら
専用基礎の注意事項
「土圧が掛からない場合」と「土圧が掛かる場合（土留め施工）」両方の違いを以下の対応表を用いて解説します。「土圧が掛からない場合」はすべての条件において専用基礎をご使用いただけますが、「土圧の掛かる場合（土留め施工）」は条件により使用の可否が分かれます、よくご確認いただきますようお願い致します。
土圧が掛からない場合
フェンスウォールⓇフラット
| 柱種類 | 柱の地上高さ | フェンスを含めた最大高さ | 1スパンの長さ | 使用する柵板 | 専用基礎使用可否 |
|---|---|---|---|---|---|
| １番柱 | ~300mm | ~2000mm | 1m | 柵板880 | ◎ |
| 2m | 柵板1880 | ||||
| ２番柱 | ~700mm | ~2000mm | 1m | 柵板880 | ◎ |
| 2m | 柵板1880 | ||||
| ３番柱 | ~1100mm | ~2000mm | 1m | 柵板880 | ◎ |
| 2m | 柵板1880 |
土圧が掛からない場合はすべての条件において専用基礎をご使用いただけます。
フェンスウォールⓇワイド
| 柱種類 | 柱の地上高さ | フェンスを含めた最大高さ | 1スパンの長さ | 使用する柵板 | 専用基礎使用可否 |
|---|---|---|---|---|---|
| １番柱 | ~300mm | ~2500mm | 1m | 柵板825 | ◎ |
| 2m | 柵板1825 | ||||
| ２番柱 | ~700mm | ~2500mm | 1m | 柵板825 | ◎ |
| 2m | 柵板1825 | ||||
| ３番柱 | ~1100mm | ~2500mm | 1m | 柵板825 | ◎ |
| 2m | 柵板1825 |
土圧が掛からない場合はすべての条件において専用基礎をご使用いただけます。
土圧が掛かる場合（土留め施工）
フェンスウォールⓇフラット
| 柱種類 | 柱の地上高さ | 最大盛土高さ | フェンスを含めた最大高さ | 1スパンの長さ | 使用する柵板 | 専用基礎使用可否 |
|---|---|---|---|---|---|---|
| １番柱 | ~300mm | 300mm | ~2000mm | 1m | 土圧板880 | ◎ |
| 2m | 土圧板1880 | |||||
| ２番柱 | ~700mm | 600mm | ~2000mm | 1m | 土圧板880 | ◎ |
| 2m | 土圧板1880 | ○ ※1 | ||||
| ３番柱 | ~1100mm | 1000mm | ~2000mm | 1m | 土圧板880 | ○ ※1 |
| 2m | 不可 ※2 | 不可 ※2 |
※１ フェンスウォールⓇ専用基礎では対応不可ですが、
根固めコンクリート寸法を変える事で土留め可能となります。詳しくはお問い合わせ下さい。
※２ ３番柱で１スパン＝２メートルの土留め施工は出来ません。
■ 土留め施工の際は「土圧に対する性能判定書」を確認の上、施工して下さい。
■ 土留めとして施工する場合は土圧板を使用して下さい。
■ 土留め施工の際は施工後、盛土側に無理な荷重を加えないで下さい。
フェンスウォールⓇワイド
| 柱種類 | 柱の地上高さ | 最大盛土高さ | フェンスを含めた最大高さ | 1スパンの長さ | 使用する柵板 | 専用基礎使用可否 |
|---|---|---|---|---|---|---|
| １番柱 | ~300mm | 300mm | ~2500mm | 1m | 耐圧板825 | ◎ |
| 2m | 耐圧板1825 | |||||
| ２番柱 | ~700mm | 600mm | ~2500mm | 1m | 耐圧板825 | ◎ |
| 2m | 耐圧板1825 | ○ ※1 | ||||
| ３番柱 | ~1100mm | 1000mm | ~2500mm | 1m | 耐圧板825 | ○ ※1 |
| 2m | 不可 ※2 | 不可 ※2 |
※１ フェンスウォールⓇ専用基礎では対応不可ですが、
根固めコンクリートの寸法を変える事で土留め可能となります。詳しくはお問い合わせ下さい。
※２ ３番柱で１スパン＝２メートルの土留め施工は出来ません。
■ 土留め施工の際は「土圧に対する性能判定書」を確認の上、施工して下さい。
■ 土留めとして施工する場合は耐圧板を使用して下さい。
■ 土留め施工の際は施工後、盛土側に無理な荷重を加えないで下さい。
フェンスウォールⓇ専用基礎は
最大盛土高さ600mmまでの土留め施工に対応
フラット・ワイド３番柱を使用した盛土高さ600mm以上の土留め施工の場合は基礎寸法が変わります。
詳しくはお問い合わせ下さい。
まとめ：
専用基礎を使用して盛土高さ600mmまでの土留め施工が出来る。そして３番柱で１スパン＝１メートル、盛土高さ1000mmの土留め施工は専用基礎は使用出来ないものの基礎寸法を変える事で対応出来る。
