フェンスウォールⓇフラット・ワイド・マルチ・Ｋタイプの製品図面をダウンロードして頂けます。
フェンスウォールⓇ各シリーズの様々なパンフレットです。展示会出展時にお配りしているフォトブックもご覧ください。
建築基準法の定める中規模地震（震度５強程度）に対して安全であると判断され、大規模地震（震度 6 強～７に達する程度）に対し耐えうると判断されています。

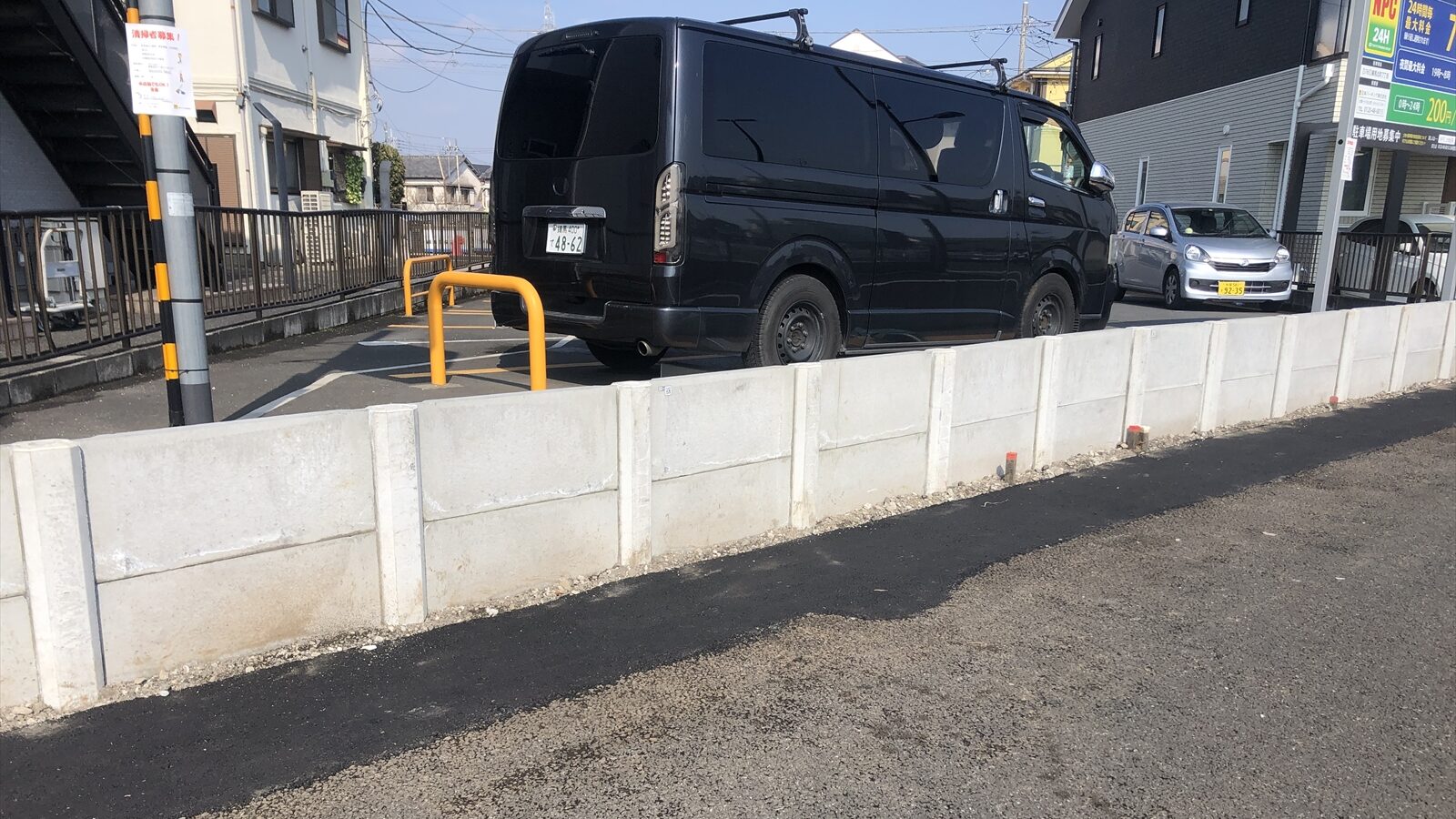

フェンスウォールⓇは土圧板を使用する事により、最大1.1mまでの土留めを構築する事が出来ます。
製品の破損を防ぎ、安心安全に構築する為の注意事項をまとめました。施工前に是非ご一読ください。
フェンスウォールⓇシリーズは【フラット】【ワイド】【マルチ】【Ｋタイプ】４種類の製品群です。
製品図面
フラット 製品図面 柵板・土圧板含む
一覧に無いファイル形式は別途お問い合わせ下さい。
(2022.12)
(2022.12)
(2022.12)
ワイド 製品図面 柵板・土圧板含む
一覧に無いファイル形式は別途お問い合わせ下さい。
(2023.4)
(2023.4)
(2023.5)
マルチ 製品図面 柵板・土圧板含む
一覧に無いファイル形式は別途お問い合わせ下さい。
(2017.5)
(2017.4)
Ｋタイプ 製品図面 柵板・土圧板含む
一覧に無いファイル形式は別途お問い合わせ下さい。
(2017.5)
(2017.4)
カタログ・フォトブック
フラット カタログ

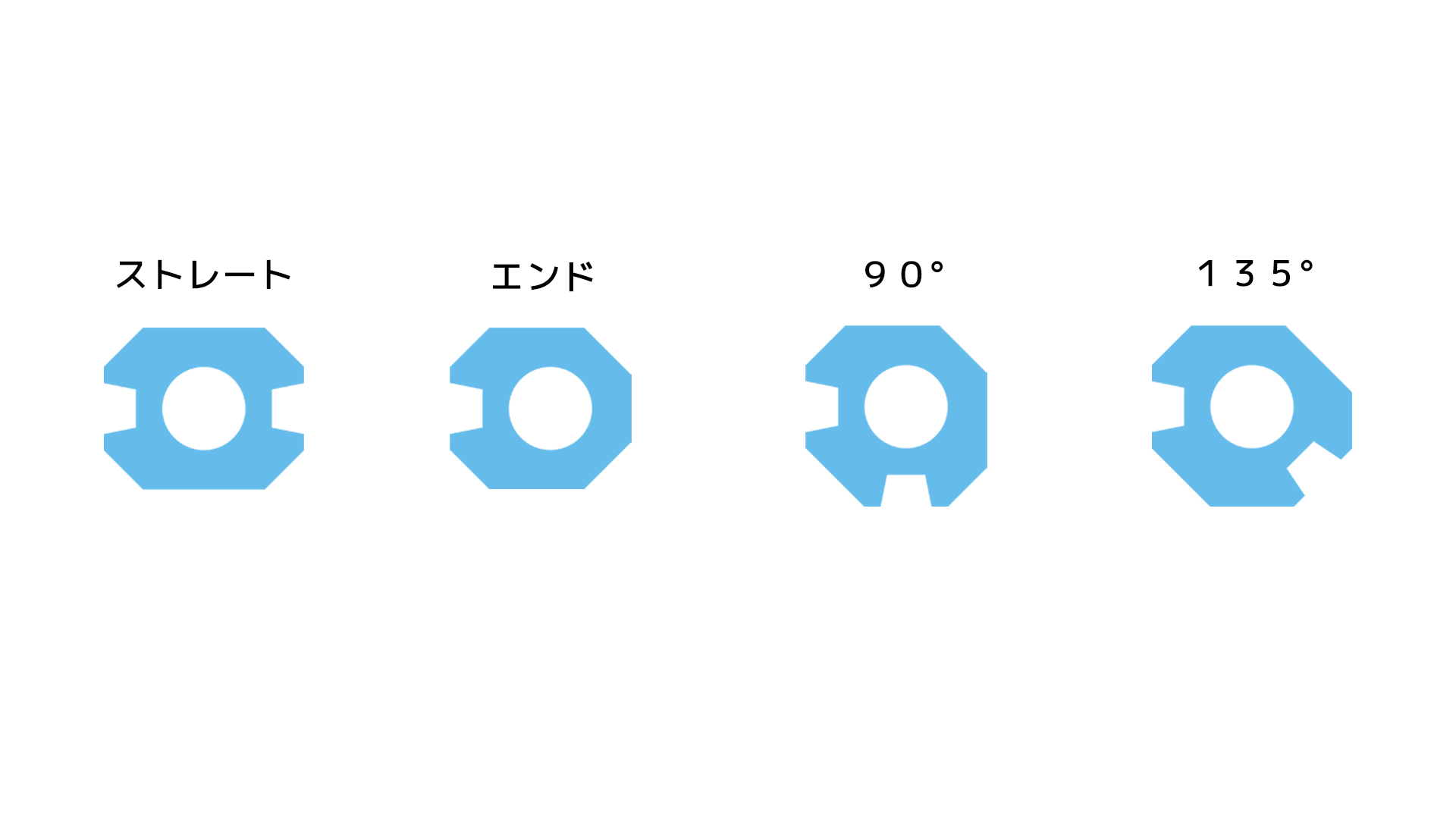

４種類の柱を組み合わせてどんなカタチの設置場所でもフレキシブルに対応。地震にも強く、土留めや土の流入出防止対策も出来るフェンス用基礎。
ワイド カタログ

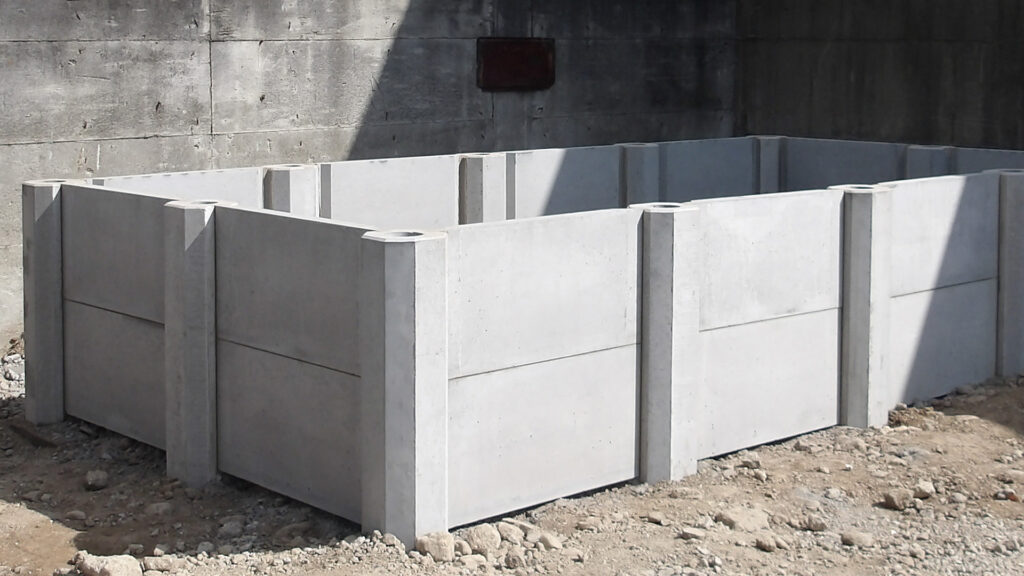

フラットより太いフェンス支柱を使用でき、全高２.５メートルのフェンスが構築出来るワイド。より強く頑丈な土留めを低コストに。
フォトブック
毎年展示会用に製作しているフェンスウォール フォトブック。ウェブでご覧下さい。
マルチ カタログ

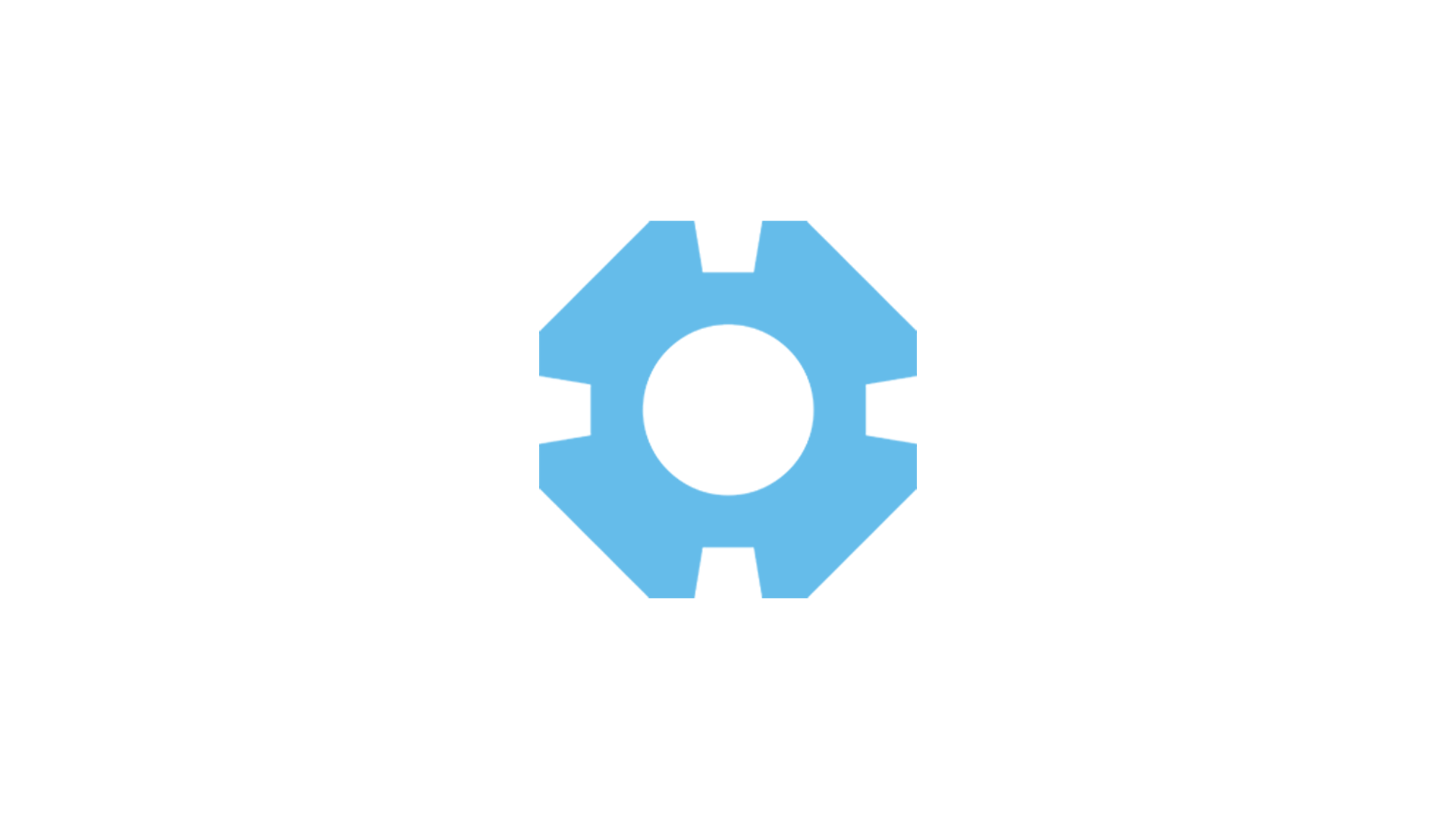

１種類の柱でどんなカタチにも！マルチは十字に板が入る構造の柱なので、どんな設置場所でもこれ一本で自由自在に対応出来ます。
Ｋタイプ カタログ
地上高さ２m以上のフェンスや太いフェンス支柱にも対応！形状はマルチと同様でどんな設置場所でもこれ一本で自由自在に対応出来ます。
木目調化粧板 カタログ
EXG2023では、そのリアルな木目の質感や塗装に多くの来場者様に興味を持っていただいた、コンクリート製の木目調化粧板。
耐震計算書

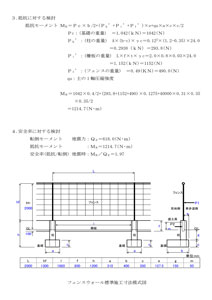

フェンスウォール 耐震計算書
一覧に無いファイル形式は別途お問い合わせ下さい。
(2018.11)
土圧に対する性能判定書
フェンスウォールⓇ フラットで土圧に対する性能判定を行いました。
| １ｍスパン １番（H300） 土圧補強 無し（2021.8） | |
| ２ｍスパン １番（H300） 土圧補強 有り（2021.8） | |
| １ｍスパン ２番（H700） 土圧補強 無し（2021.8） | |
| ２ｍスパン ２番（H700） 土圧補強 有り（2021.8） | |
| １ｍスパン ３番（H1100） 土圧補強 有り（2021.8） | |
取扱説明書

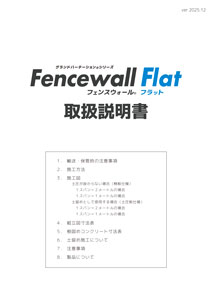

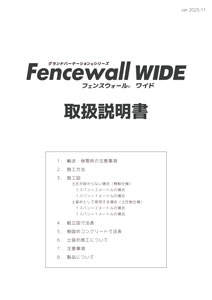

フェンスウォール 取扱説明書
注意事項が記してあります、施工前に是非ご一読ください。
(A4版)
(A3二つ折り版)
シリーズ一覧表
| フラット | ワイド | マルチ | Ｋタイプ | |
| 柱形状 |  |  | ||
| 地上高さ （柵板枚数） | 1番（1段）：～300mm 2番（2段）：～700mm 3番（3段）：～1100mm | 1番（1段）：～300mm 2番（2段）：～700mm | 1番（1段）：～300mm | |
| １スパンの長さ （板の長さ） | 1m（880mm） 2m（1880mm） | 1m（825mm） 2m（1825mm） | 1m（880mm） 2m（1880mm） | 1m（825mm） 2m（1825mm） |
| 対応する柵板 | 柵板 土圧板 木目調化粧板 | 柵板(825)(1825) 土圧板(825)(1825) | 柵板 土圧板 木目調化粧板 | 柵板(825)(1825) 土圧板(825)(1825) |
| フェンス用の穴寸法 | 上部：65mm 底部：55mm 高さ：260mm | 上部：100mm 底部：77.5mm 高さ：450mm | 上部：65mm 底部：55mm 高さ：260mm | 貫通 上部：100mm 中央部：80mm 下部：100mm |
| 最大地上高さ （フェンス含む） | ～2m | ～2.5m | ～2m | ～2m |
| 配筋 | 主筋：径5mm×4本 フープ筋：PE製フープ筋 | 主筋：径5mm×4本 フープ筋：PE製フープ筋 | 主筋：径5mm×4本 副筋：径5mm×2本 | |
| 製品重量 | １番：各種３１kg ２番：各種４５kg ３番：各種５９kg | １番：各種５９kg ２番：各種９３kg ３番：各種１２８kg | １番：各種３１kg ２番：各種４５kg | ５８kg |
