施工方法
フェンスウォールⓇシリーズ共通
簡単施工が特徴
コンクリートブロックの代替品として使用出来る、新しい発想のフェンス基礎。フェンスウォールは、熟練の技術や特別な機械を必要としない施工が特徴です。誰でも簡単に施工出来ます。一般住宅はもちろん、公共施設などの外周、土留め施工も簡単に出来る画期的な製品です。
また規格外の長さでも、柵板（土圧板）を切断し施工箇所の形状合わせて柔軟に対応出来ます。
施工方法・手順
STEP

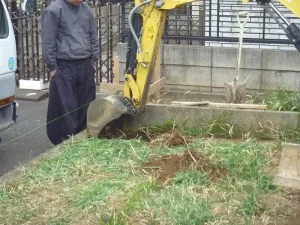

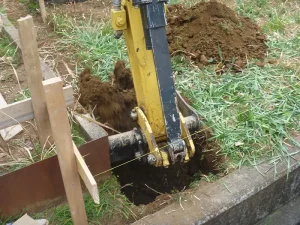

掘削作業（柱を建てる穴を掘る）
１スパン＝２ｍなら、２ｍ間隔。１スパン＝１ｍなら、１ｍ間隔で柱の穴を掘ります。規格外の寸法でも柵板をカットする事により対応可能です。 穴は砕石を投入し、転圧して下さい。
STEP

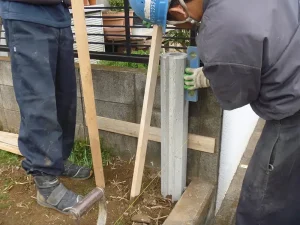

柱の設置（柱を建てる）
柱と柱の間隔を正確に測り、水平・垂直を確認する。倒れないように木材等で支えておく。
STEP

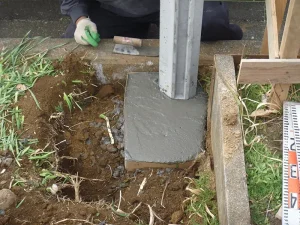

生コン打設（柱の固定）

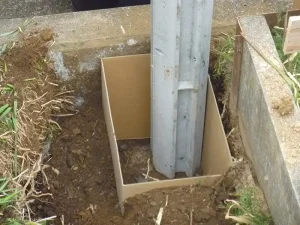

コンクリートを流し込み、柱の根固めをします。（↑写真はダンボール型枠を使用）基礎寸法は根固めコンクリートの寸法表を確認し、規定に合う寸法にする。
STEP

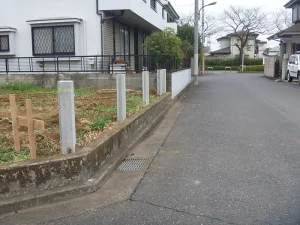

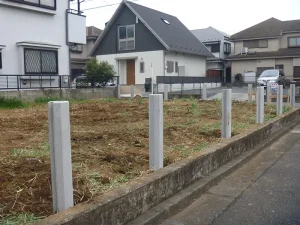

柱 設置完了（すべての柱を建てる）
必要な数の柱をすべて設置します。
STEP

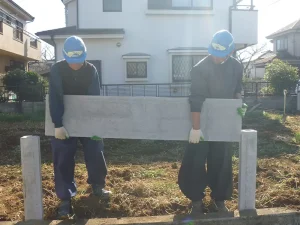

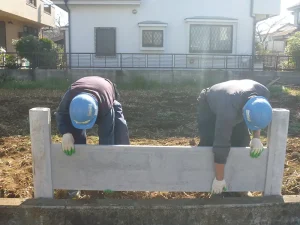

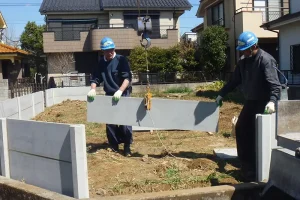

1. 柵板設置（装入） ２人持ちの場合
設置した柱に柵板を差込み、板目地（板と板が重なる部分の目地）を打ちます。

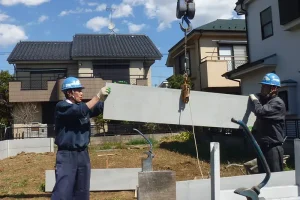

2. 柵板設置（装入） 重機使用の場合
重機を使用する事によって、より簡単に施工する事が出来ます。
STEP

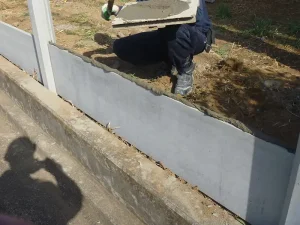

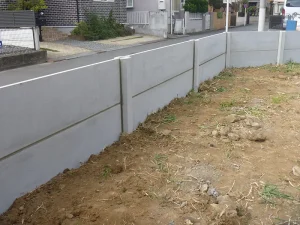

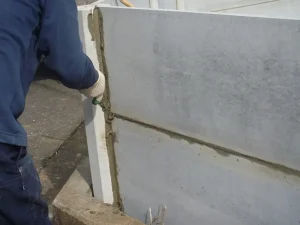

目地打ち（柱と板、板と板の目地）
柱と柵板（縦目地）の継ぎ目を埋めていきます。
２番、３番なら柵板装入時点で柵板と柵板（横目地）の目地も入れて下さい。
STEP

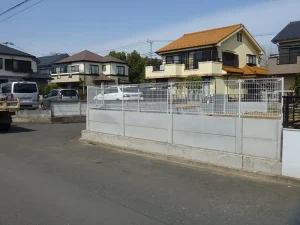

施工完了
フェンスウォールの施工が完了です。
最後に上部のフェンスを建てる。
柵板・土圧板の切断方法
土圧板を例として
切断方法とその手順をご説明
設置場所、施工箇所の形状合わせて柔軟に対応出来るフェンスウォールですが、通常の【２メートルスパン】や【１メートルスパン】の柵板・土圧板で施工し始めると、どうしても端部は柵板・土圧板をカットしなければいけません。
STEP

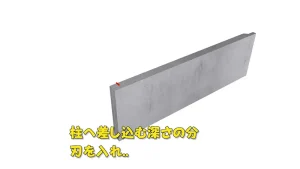

カットする位置を決める
柵板が入る箇所の長さを測る。
柵板が入る箇所の長さ－15mm（片側7.5mm）短く切断する。

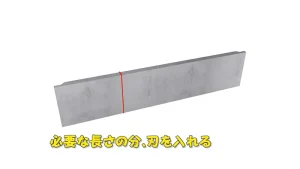

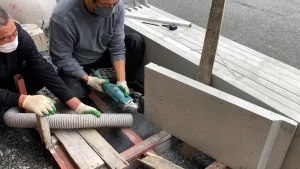

STEP

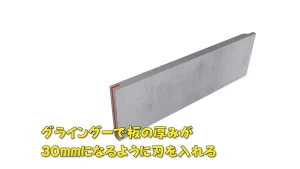

板の厚みが30ｍｍになるように刃を入れる
土圧板の厚みは60mmの為、そのままでは柱に差し込めません。
厚みが30mmになるように加工します。

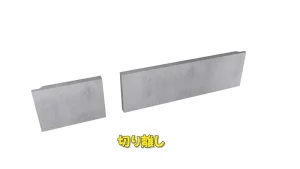

STEP
完成
余分を切り離して完成です。前述の解説動画も合わせてご覧ください。
